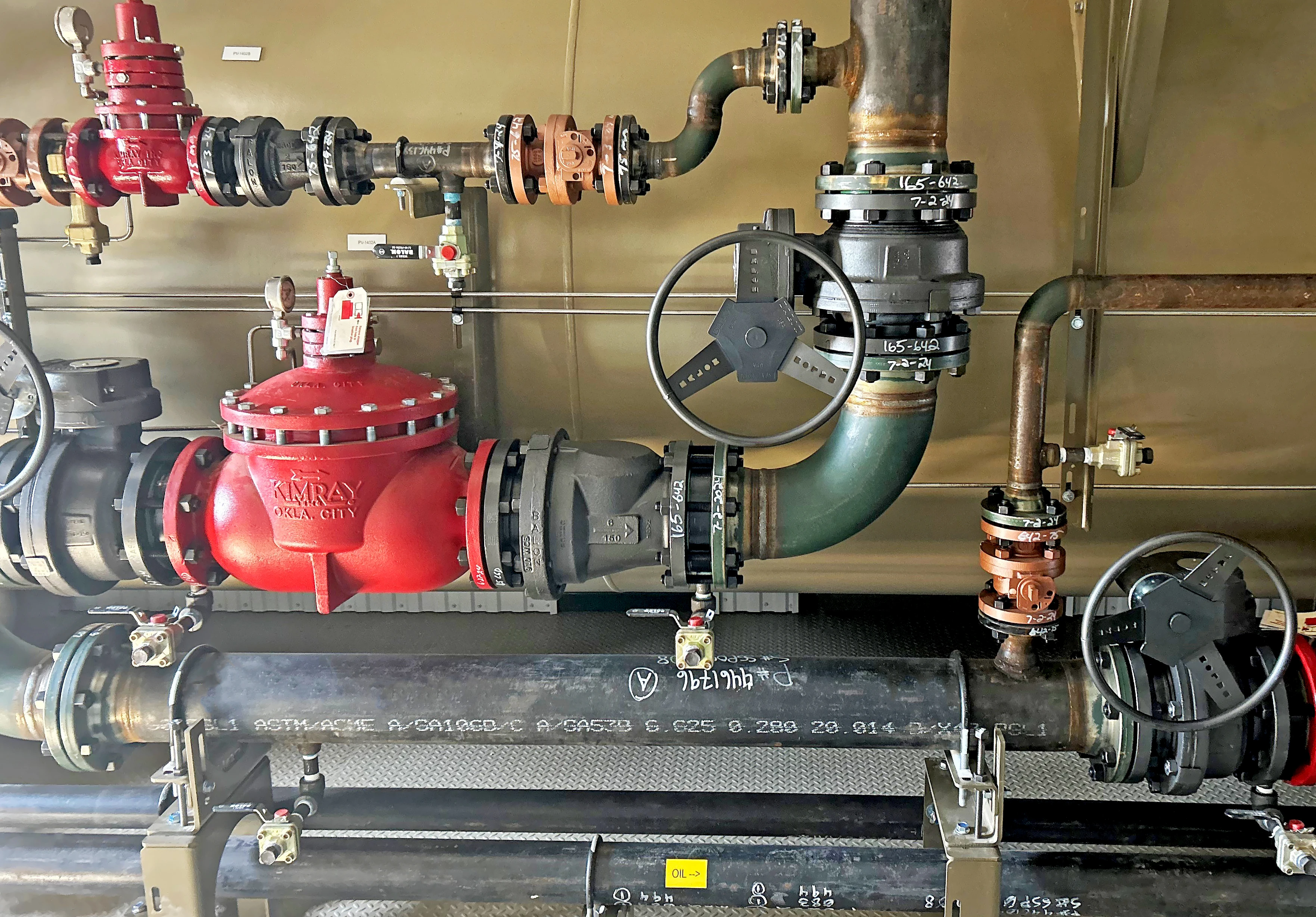

1. Nguyên lý hoạt động — Check Valve là gì
Swing check valve Balon là van tự động một chiều: không có actuator, không có handwheel, hoạt động hoàn toàn dựa vào áp suất dòng chảy:
| Hướng dòng chảy | Trạng thái van | Cơ chế |
|---|---|---|
| Xuôi chiều (downstream) | Van mở tự động | Áp suất dòng chảy đẩy disc mở ra, fluid đi qua |
| Ngược chiều (upstream) | Van đóng tự động | Áp suất ngược ép disc vào seat, ngăn dòng chảy ngược |
Swing check valve Balon là uni-directional — có mũi tên trên thân van chỉ hướng dòng chảy bắt buộc. Lắp ngược chiều mũi tên sẽ khiến van luôn ở trạng thái đóng và chặn hoàn toàn dòng chảy.
2. Bảo quản và nhận hàng
Balon vận chuyển swing check valve trong thùng carton hoặc hộp gỗ tùy theo kích thước. Không có yêu cầu vị trí cụ thể khi lưu kho (khác với ball valve phải lưu ở open position), nhưng cần giữ trong nhà, sạch và khô để bảo vệ disc và seat khỏi oxy hóa và nhiễm bẩn.
3. Lắp đặt trên đường ống nằm ngang (Horizontal)
Đây là cách lắp phổ biến nhất và đơn giản nhất đối với swing check valve Balon:
- Lắp sao cho đỉnh van (top) hướng thẳng đứng lên trên
- Inlet và outlet phải nằm ngang cùng mức — không nghiêng
- Kiểm tra mũi tên trên thân van trước khi lắp để đảm bảo đúng hướng dòng chảy
Lắp ngược (đỉnh van hướng xuống) sẽ làm disc không thể đóng hoàn toàn theo trọng lực, gây rò rỉ ngược chiều liên tục.
4. Lắp đặt trên đường ống thẳng đứng (Vertical)
Swing check valve Balon chỉ được lắp trên đường ống đứng khi dòng chảy hướng lên trên (upward flow). Tuyệt đối không lắp trên đường ống đứng với dòng chảy hướng xuống.
Ngoài ra, có hai yêu cầu bổ sung về vị trí hinge pin — đây là điểm kỹ thuật ít kỹ sư lắp đặt biết đến:
| Yêu cầu | Mô tả kỹ thuật | Lý do |
|---|---|---|
| Hinge pin song song với mặt phẳng nằm ngang | Hinge pin phải nằm theo phương ngang (horizontal plane) | Đảm bảo disc có thể swing tự do theo trọng lực khi đóng |
| Phần disc gần hinge pin phải cao hơn hoặc bằng phần xa hinge pin | Phần disc gần trục xoay (hinge) ≥ độ cao phần disc xa trục xoay | Đảm bảo disc tự đóng hoàn toàn dưới tác dụng của trọng lực khi ngừng dòng chảy |
5. Kết nối đường ống và flush hệ thống
| Loại kết nối | Yêu cầu kỹ thuật |
|---|---|
| Flanged end | Tuân theo tiêu chuẩn make-up practice được ngành công nhận. Mặt flange sạch, đồng phẳng, gasket đúng spec. |
| Threaded end | Dùng thread compound chất lượng cao. Đặt back-up wrench trên body hoặc end adapter gần nhất với điểm kết nối đang siết. |
Van nặng cần dùng strap phù hợp để nâng vào vị trí — không dùng thân van làm điểm tựa nâng. Trước khi vận hành: flush đường ống để loại bỏ xỉ hàn, cát, bùn đất. Tạp chất kẹt vào seat check valve gây rò rỉ liên tục và mài mòn disc nhanh.
6. Pressure Testing — Quy tắc đặc thù cho check valve
Check valve có quy tắc pressure testing khác biệt so với ball valve, do disc chỉ mở một chiều:
| Loại test | Hướng đưa áp suất vào | Áp suất tối đa | Ghi chú quan trọng |
|---|---|---|---|
| Shell test (kiểm tra thân van) | Từ phía upstream (xuôi chiều dòng chảy) | ≤ 1,5 × Rated Working Pressure | Tuyệt đối không đưa áp suất từ phía downstream khi shell test |
| Seat test (kiểm tra độ kín của disc/seat) | Từ phía downstream (ngược chiều dòng chảy) | ≤ 1,1 × Rated Working Pressure | Áp suất từ downstream ép disc đóng vào seat để test seal |
Sau khi hoàn thành pressure test: xả toàn bộ nước ra khỏi hệ thống. Nước đọng lại trong van có thể đóng băng và gây nứt vỡ thân van cùng đường ống liên quan.
7. Giới hạn áp suất và nhiệt độ (P/T Limits)
Swing check valve Balon (Series C) được rated đến Class 600. P/T limits phụ thuộc vào vật liệu thân và vật liệu seat:
Bảng 1: WCB / A105 — Carbon Steel (Pressure tính bằng PSI)
| Seat Material / Nhiệt độ tối đa | Class 150 | Class 300 | Class 600 |
|---|---|---|---|
| -20°F đến 100°F (baseline) | 285 | 740 | 1,480 |
| Buna-N seat / max 250°F (≈ 121°C) | 245 | 668 | 1,335 |
| Fluorocarbon (Viton) seat / max 300°F (≈ 149°C) | 230 | 655 | 1,310 |
Lưu ý: Swing check valve Balon không có Class 900/1500. Với ứng dụng áp suất cao hơn Class 600, xem xét Series D (ductile iron) hoặc các dòng khác. Quy đổi: Class 150 (285 PSI) ≈ 19,7 bar; Class 300 (740 PSI) ≈ 51 bar; Class 600 (1.480 PSI) ≈ 102 bar.
Vật liệu seat ảnh hưởng trực tiếp đến giới hạn nhiệt độ tối đa. Buna-N (nitrile) phù hợp với dầu mỏ và khí đốt; Fluorocarbon (Viton/FKM) chịu nhiệt cao hơn và kháng hóa chất tốt hơn — lựa chọn theo service fluid khi đặt hàng.
8. Bảo trì và thay thế disc/cartridge
Swing check valve Balon không yêu cầu bảo trì định kỳ trong điều kiện vận hành bình thường. Không có stem, không có packing, không có gear — cơ chế đơn giản nhất trong các dòng van Balon.
Khi phát hiện van bị rò rỉ ngược chiều (backflow leakage), nguyên nhân thường là disc hoặc seat bị mài mòn. Balon cung cấp replacement disc và/hoặc cartridge để thay thế mà không cần mua van mới:
- Repair kit kèm theo hướng dẫn lắp đặt chi tiết
- Liên hệ Balon factory để đặt repair kit đúng part number:
sales@balon.comhoặc(405) 677-3321
9. Sai lầm phổ biến cần tránh
| Sai lầm | Hậu quả | Đúng phải làm |
|---|---|---|
| Lắp ngược mũi tên (ngược hướng dòng chảy) | Van luôn đóng — chặn hoàn toàn dòng chảy, hệ thống không hoạt động | Kiểm tra mũi tên trên thân van trước khi lắp |
| Lắp nằm ngang với đỉnh van hướng xuống dưới | Disc không đóng được hoàn toàn theo trọng lực — rò rỉ ngược chiều liên tục | Đỉnh van (top) phải hướng thẳng lên trên trên đường nằm ngang |
| Lắp trên đường đứng với dòng chảy hướng xuống | Disc luôn mở — van mất hoàn toàn chức năng ngăn dòng ngược | Chỉ lắp trên đường đứng khi dòng chảy hướng lên trên |
| Shell test từ phía downstream | Hư hỏng disc và seat, mất khả năng seal ngay sau khi test | Shell test luôn từ phía upstream |
| Tháo bonnet khi đường ống còn áp | Áp suất kẹt trong khoang bonnet phụt ra gây tai nạn | Xả áp cả upstream và downstream trước khi tháo bonnet |
| Không flush đường ống trước khi vận hành | Xỉ hàn, cát kẹt vào seat — rò rỉ ngay từ ngày đầu vận hành | Flush đường ống kỹ trước khi đưa vào vận hành |
| Hinge pin không song song với mặt nằm ngang (trên đường đứng) | Disc không swing tự do, đóng không hoàn toàn | Kiểm tra vị trí hinge pin theo đúng IOM trước khi siết bolt flange |
