1. Fire Safe là gì — định nghĩa và mục đích
Một van được gọi là Fire Safe khi nó có thể:
- Tiếp tục hoạt động (đóng/mở) sau khi bị tiếp xúc với lửa ở nhiệt độ cao trong thời gian quy định.
- Duy trì độ kín đủ để ngăn rò rỉ nguy hiểm — tức là không để đám cháy lan rộng qua van.
Trong điều kiện bình thường, seat của ball valve là polymer (PTFE, Nylon) — vật liệu này sẽ cháy hoặc biến dạng khi tiếp xúc lửa. Nếu không có thiết kế Fire Safe, van bị cháy mất seat → rò rỉ lớn → lửa lan theo đường ống. Thiết kế Fire Safe giải quyết vấn đề này bằng metal-to-metal backup seal — khi seat polymer hư, vòng kim loại dự phòng vẫn tiếp xúc trực tiếp với bi, duy trì độ kín ở mức chấp nhận được.
2. API 607 vs API 6FA — phân biệt hai tiêu chuẩn
| Tiêu chuẩn | Phạm vi áp dụng | Loại van | Cơ quan ban hành |
|---|---|---|---|
| API 607 | Soft-seated quarter-turn valves | Ball valve, butterfly valve dùng seat polymer | API (American Petroleum Institute) |
| API 6FA | Valves for use in petroleum & natural gas industries | Toàn bộ van trong hệ thống O&G bao gồm cả gate, globe, check | API (American Petroleum Institute) |
Về bản chất kỹ thuật, API 6FA là tiêu chuẩn rộng hơn, yêu cầu cao hơn và thường được dùng trong các MR của dự án offshore, trunk pipeline. API 607 là phiên bản đặc thù cho ball valve và butterfly valve với soft seat — test conditions nhẹ hơn một chút. Nhiều MR ghi đồng thời cả hai: "Fire Safe per API 607 / API 6FA".

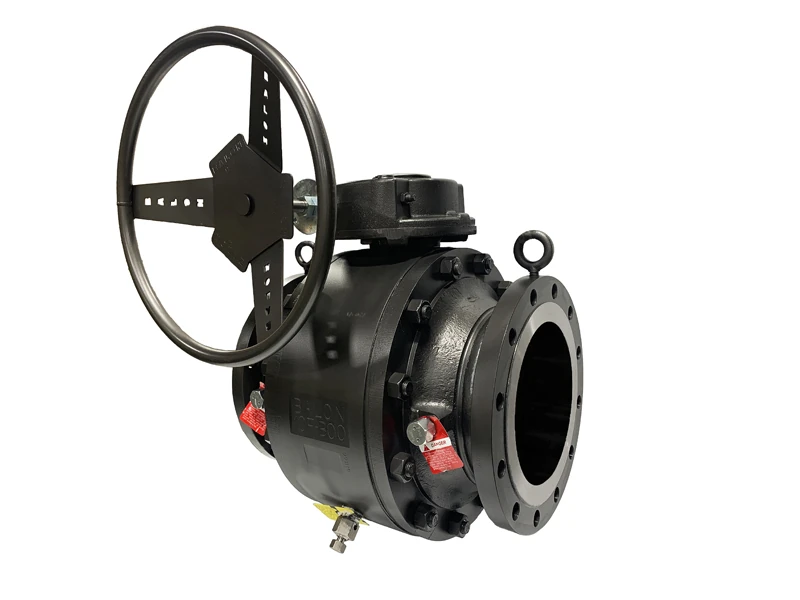

Van Balon (Series T Trunnion và phần lớn Floating Series F/S/LM/LS/US) được certify theo API 6FA — tiêu chuẩn cao hơn, đáp ứng luôn yêu cầu API 607.
3. Quy trình thử lửa theo API 6FA
API 6FA quy định một bài kiểm tra lửa chuẩn hóa gồm các bước:
- Pre-fire leak test: van được pressurize ở working pressure, đo rò rỉ baseline qua seat và stem.
- Burn phase: van được đặt trong buồng đốt, lửa đốt ít nhất 30 phút ở nhiệt độ 1.400°F (760°C). Van ở vị trí đóng với áp suất duy trì phía upstream.
- Post-fire leak test (hot): ngay sau khi tắt lửa, đo rò rỉ qua seat và stem — giới hạn cho phép: seat leak ≤ 0.1 oz/min (15 cc/min), stem ≤ 0.1 oz/min.
- Cooldown & water spray: phun nước dập nhiệt (simulating fire hose), van nguội xuống nhiệt độ môi trường.
- Post-fire leak test (cold): đo lại rò rỉ sau khi nguội — phải đạt cùng giới hạn trên.
- Operability test: kiểm tra van còn đóng/mở được không sau toàn bộ chu kỳ lửa.
Van đạt khi pass tất cả các bước trên. Kết quả được ghi nhận trong fire test certificate của nhà sản xuất.

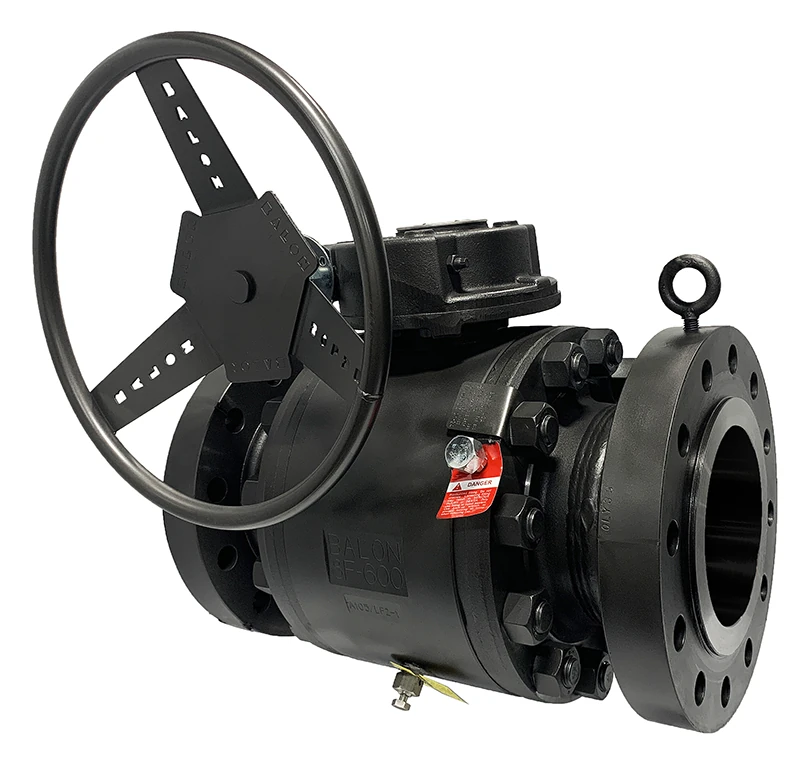

Test pressure tiêu biểu: API 6FA yêu cầu thử ở rated working pressure của van. Với Series T Balon Class 600 (1,480 PSI WP), fire test được thực hiện ở ≥ 1,480 PSI — nghĩa là cert có giá trị trực tiếp cho áp suất vận hành thực tế.
4. Cơ chế Fire Safe trong van Balon
Van Balon đạt Fire Safe nhờ hai yếu tố thiết kế kết hợp:
Metal-to-Metal Backup Seal
Mỗi seat trong van Balon có cấu trúc nhiều lớp (Multi-Seal Seats): lớp ngoài là polymer (PTFE/Nylon) cho độ kín bình thường ở nhiệt độ thấp; lớp trong là vòng kim loại cứng. Khi lửa làm chảy hoặc đốt cháy polymer, vòng kim loại tiếp xúc trực tiếp với bề mặt bi kim loại, tạo metal-to-metal seal đủ kín để ngăn lửa truyền qua van.
Anti-Blowout Stem Design
Trục van (stem) được thiết kế chống blowout: ngay cả khi packing bị cháy hoàn toàn, cơ cấu giữ trục vẫn ngăn trục bị đẩy ra ngoài bởi áp suất đường ống — tránh tạo thêm điểm rò rỉ nguy hiểm trong điều kiện lửa.
5. Khi nào Fire Safe là bắt buộc?
Trong thực tế dự án, Fire Safe là yêu cầu tiêu chuẩn (không phải option) ở các hệ thống sau:
- Offshore platform (FPSO, jacket, semi-sub): toàn bộ van trong khu vực process, wellhead và utility đều phải Fire Safe theo NORSOK L-002, Shell DEP hoặc ExxonMobil GP.
- Onshore refinery & petrochemical: khu vực có risk cháy nổ cao — tank farm, LPG/LNG, cracking unit.
- Trunk pipeline: mainline ball valve từ Class 300 trở lên theo ASME B31.4/B31.8.
- Fire water system: van cấp nước chữa cháy — nghịch lý nhưng đúng: van cấp nước chữa cháy phải vẫn hoạt động được khi đang trong đám cháy.
- Bất kỳ tuyến nào có hydrocarbon nếu MR ghi "Fire Safe required" — thường xuất hiện trong Piping Material Class description của chủ đầu tư.
| Hệ thống | Fire Safe bắt buộc? | Tiêu chuẩn tham chiếu |
|---|---|---|
| Process piping (O&G) | Có | API 6FA, NORSOK L-002 |
| Wellhead & flowline | Có | API 6FA, API 6D |
| Fire water | Có | API 6FA |
| Utility (air, water, steam) | Thường không (xem project spec) | — |
| Instrumentation (needle valve) | Thường không | — |
6. Xác nhận chứng nhận Fire Safe khi tender
Khi nộp technical submittal hoặc trả lời MTO/MR, vendor thường cần cung cấp:
- Fire Test Certificate: document từ nhà sản xuất (Balon) liệt kê model, size, pressure class được test, ngày test, đơn vị thực hiện test (third-party lab) và kết quả pass/fail.
- Datasheet ghi rõ: "Certified Fire Safe per API 6FA" — có thể trích từ catalog Balon hoặc cut sheet sản phẩm.
- Compliance statement: thư xác nhận của nhà sản xuất rằng model được cung cấp đã pass fire test theo tiêu chuẩn được yêu cầu.
Fast Group cung cấp đầy đủ tài liệu trên theo từng order — CO, CQ và fire test compliance documentation có thể được chuẩn bị song song với quá trình nhập khẩu.
Lưu ý khi so sánh nhà cung cấp: "Fire Safe Design" (thiết kế có dự phòng) khác với "Certified Fire Safe per API 6FA" (đã qua thử nghiệm và cấp chứng nhận). Balon cung cấp chứng nhận thật — không chỉ là design claim.
