1. Fugitive emission là gì và tại sao quan trọng?
Fugitive emission là lượng khí rò rỉ không chủ ý ra môi trường từ thiết bị công nghiệp — bao gồm từ trục van (stem), mặt bích, fitting và pump seal. Trong một nhà máy lọc dầu hoặc platform offshore, hàng nghìn van ball valve có thể đang rò rỉ đồng thời ở mức rất nhỏ từng cái, nhưng tổng cộng là nguồn phát thải đáng kể.
Tác động của fugitive emission:
- Môi trường: methane (CH₄) từ gas stream có GWP (Global Warming Potential) gấp 25–80 lần CO₂ — một trong những nguồn gây hiệu ứng nhà kính trực tiếp.
- An toàn: VOC và hydrocarbon tích tụ tạo nguy cơ cháy nổ trong khu vực hạn chế.
- Kinh tế: product loss — khí rò rỉ là nguyên liệu/sản phẩm bị lãng phí.
- Pháp lý: nhiều quốc gia có quy định EPA LDAR (Leak Detection and Repair) và carbon tax liên quan tới fugitive emission.
2. API 641 — nội dung tiêu chuẩn
API 641 (tiêu đề đầy đủ: Type Testing of Quarter-turn Valves for Fugitive Emissions) là tiêu chuẩn kiểm tra fugitive emission dành riêng cho quarter-turn valve (ball valve, butterfly valve, plug valve). Điểm chính:
| Thông số | Yêu cầu API 641 |
|---|---|
| Loại van | Quarter-turn (ball, butterfly, plug) |
| Giới hạn rò rỉ | ≤ 100 ppm (methane equivalent, đo bằng sniff probe) |
| Chu kỳ test | 610 cycles (open-close) tại nhiệt độ thường, sau đó thermal cycling (-29°C đến +150°C) |
| Áp suất test | Tối thiểu 10% rated pressure hoặc 6 bar, chọn giá trị lớn hơn |
| Phương pháp đo | EPA Method 21 (sniff method) — đầu dò cầm tay đo nồng độ tại điểm rò |
| Điểm đo | Stem packing / gland area (điểm rò rỉ chính) |
Van đạt API 641 khi rò rỉ qua trục (stem leakage) không vượt quá 100 ppm trong toàn bộ chu kỳ test — bao gồm cả sau thermal cycling (mô phỏng điều kiện vận hành thực tế với nhiệt độ thay đổi).
100 ppm là gì? 100 ppm methane equivalent tương đương ~0.01% nồng độ methane trong không khí tại điểm đo — thực tế rất nhỏ và không tạo mùi hoặc nguy cơ cháy nổ cục bộ, nhưng khi nhân với hàng nghìn van trong nhà máy thì tổng lượng phát thải là đáng kể.
3. So sánh API 641 với ISO 15848
ISO 15848 (Industrial valves — Measurement, test and qualification procedures for fugitive emissions) là tiêu chuẩn quốc tế tương đương với mức yêu cầu nghiêm ngặt hơn (Class A: ≤ 10 ppm; Class B: ≤ 100 ppm; Class C: ≤ 500 ppm). Phần lớn MR dầu khí tại Việt Nam tham chiếu API 641, trong khi dự án châu Âu thường yêu cầu ISO 15848 Class B.
| Tiêu chuẩn | Giới hạn rò rỉ | Phổ biến tại |
|---|---|---|
| API 641 | ≤ 100 ppm | Mỹ, Đông Nam Á, Việt Nam (VSP, PTSC) |
| ISO 15848 Class A | ≤ 10 ppm | Châu Âu (TOTAL, Shell EU) |
| ISO 15848 Class B | ≤ 100 ppm | Tương đương API 641 |
| ISO 15848 Class C | ≤ 500 ppm | Utility, không phải process |
4. Cơ chế kiểm soát fugitive emission trong van Balon
Van Balon đạt API 641 nhờ thiết kế stem packing đặc biệt:
- Live-loaded packing: lò xo belleville (đĩa lò xo côn) liên tục nạp lực lên gland packing, bù trừ tự động cho biến dạng nhiệt và polymer creep theo thời gian. Nhờ đó độ kín ổn định qua nhiều chu kỳ nhiệt.
- Multi-ring packing stack: nhiều vòng packing xếp chồng — nếu vòng ngoài bị mòn nhẹ, các vòng trong vẫn duy trì kín.
- Precision-machined stem: bề mặt trục được gia công chính xác với Ra (roughness) thấp, giảm khe hở vi mô giữa trục và packing.
5. Yêu cầu trong dự án và MR dầu khí
Xu hướng ESG (Environmental, Social, Governance) đang làm API 641 trở thành yêu cầu gần như mặc định trong các dự án dầu khí quy mô lớn:
- EPC quốc tế (TotalEnergies, Shell, ExxonMobil, BP): SRS (Supplementary Requirements to Standards) thường ghi "All valves in hydrocarbon service: API 641 certified".
- PTSC và VSP: tài liệu mua hàng mới nhất bắt đầu yêu cầu API 641 cho block B và các dự án offshore mới.
- Báo cáo carbon footprint: nhiều chủ đầu tư phải báo cáo Scope 1 emissions (direct), trong đó fugitive emission từ van là một hạng mục được kiểm toán.

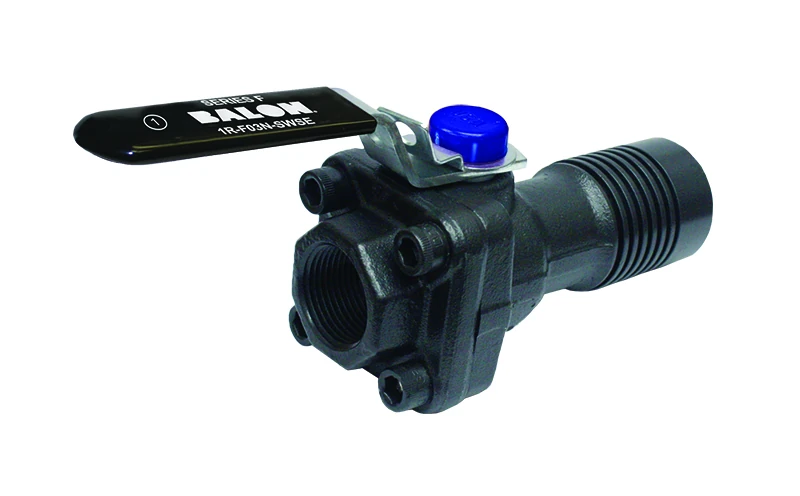

Khi tender, nếu MR có dòng "Low Emission per API 641" — không cần chọn van đặc biệt đối với Balon: toàn bộ Trunnion Series T và phần lớn Floating Series F/S/LM/LS/US đã đạt API 641 theo catalog tiêu chuẩn.
Tài liệu submittal: khi nộp Technical Bid Evaluation cho API 641, cần gửi kèm API 641 compliance certificate hoặc trích dẫn từ datasheet nhà sản xuất. Fast Group hỗ trợ chuẩn bị tài liệu này theo từng order.
